直管壓力平衡式波紋膨脹節簡介 :
該膨脹節是由 一個工作波紋管或中間管所連接的兩個工作波紋管和一個平衡波紋管及工作拉桿等結構件組成。主要用于吸收軸向與橫向組合位移并能平衡波紋管壓力推力的膨脹 節。我公司生產的直管壓力平衡式波紋膨脹節采用美國EJMA標準優化設計。產品被廣泛應用到冶煉、電廠、工業裝備制造和工程管道管系的連接上，有效的保證 了壓力管道在輸送各種有害有毒易燃易爆介質時的高安全性能，避免泄露污染造成海洋、天空、工廠等環境污染。其產品特點是耐高溫、耐高壓、耐腐蝕、耐疲勞、 耐磨損.
管壓力平衡式波紋膨脹節性能特點： 由兩組工作波和一個面積是工作波2倍的平衡波以及2組傳力拉桿構成，膨脹節通過受力構件（大拉桿或者舌管）來承受內壓推力該補償器主要用于補償管系的軸向位移，若再增加一組工作波可以吸收少量的橫向位移，不能吸收角向位移，該補償器一般用于壓力較高的直管道，其壓力推力由波紋管自身結構件承受，管線固定支架僅考慮波紋管的彈性力及管道摩擦阻力。
直管壓力平衡式波紋膨脹節應用范圍：多用于不宜設置大推力固定支架的高物位直立管線或大直徑管線中。

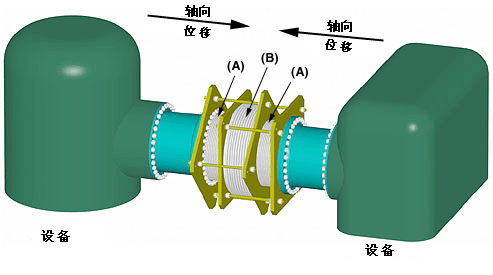

如圖所示的是典型的直管壓力平衡式波紋膨脹節的安裝方式，兩臺設備敏感的負荷要求帶法蘭附件部分的壓力和位移都非常小。當直管壓力平衡式波紋膨脹節吸收所有的軸向位移時，兩臺設備可以由于溫度的影響而延長。如果設備間的管線或者膨脹節的直徑大于管直徑4倍時，應該使用直管壓力平衡式波紋膨脹節。

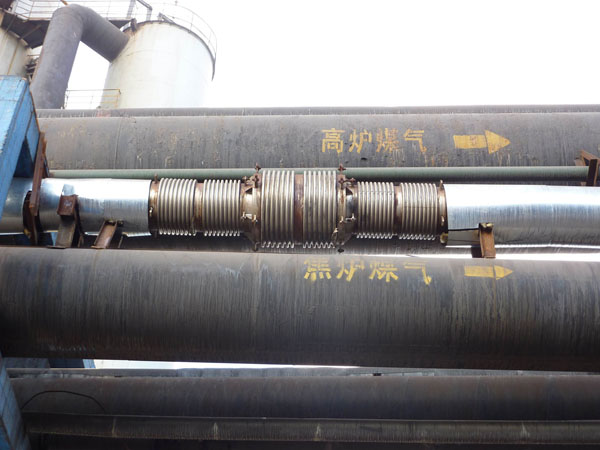

鋼鐵廠高爐煤氣管道壓力平衡型波紋膨脹節
