產品簡介
軸向型內壓式補償器（膨脹節），由一個波紋管及結構組成，它通過波紋管的柔性變形來吸收管線軸向位移和少量的橫向、角向位移，兩端接管或直接與管道 接管焊接、或焊接法蘭再與管道法蘭連接。補償器上的小拉桿作為運輸過程中的剛性支撐或作為產品與變形調整用，不能作為平衡壓力推力的受力拉桿。該類結構簡 單，造價低，因而凡是在管線可用的地方應先予以考慮。
我公司生產的軸向金屬波紋管膨脹節采 用美國EJMA標準優化設計。產品在滿足國內市場需求的同時，并出口到國外二十二個國家。被廣泛應用到航天、航海、石化、冶煉、電廠、信息產業、工業裝備 制造和工程管道管系的連接上，有效的保證了壓力管道在輸送各種有害有毒易燃易爆介質時的高安全性能，避免泄露污染造成海洋、天空、工廠等環境污染。其產品 特點是耐高溫、耐高壓、耐腐蝕、耐疲勞、耐磨損.

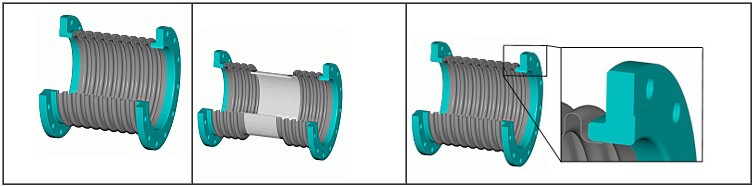

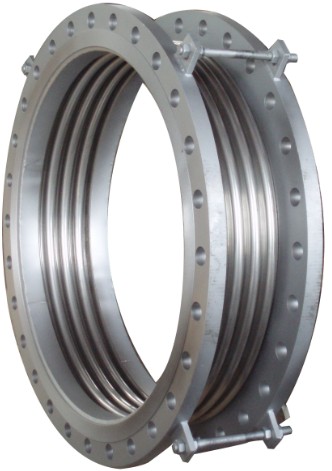

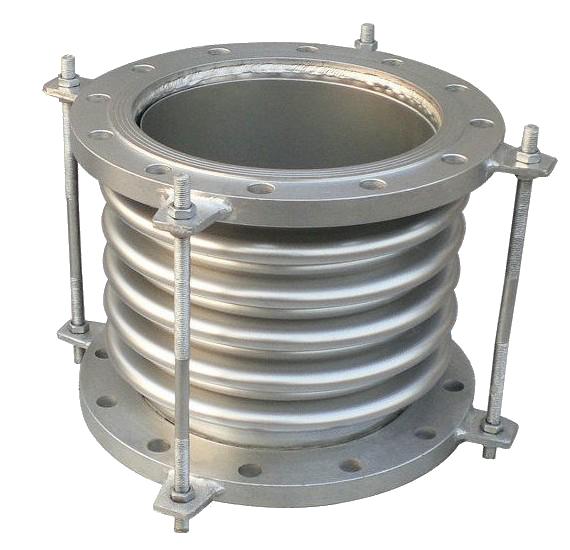

軸向內壓式波紋管膨脹節的平板法蘭連接： 為了螺栓連接到管道系統中，任何一種類型的法蘭都可以應用在金屬波紋管膨脹節上。鍛鋼和平板法蘭可以匹配2.5Mpa到5.0Mpa的壓力和溫度等級，通 徑標準可從15mm到5000mm。特殊法蘭，如活套法蘭或者角向法蘭尺寸可從300mm到1800mm。任何尺寸的法蘭均可定制。

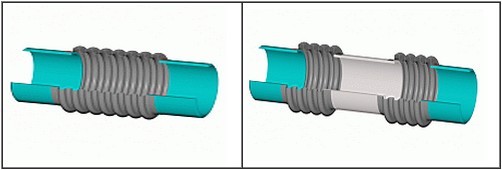

軸向內壓式波紋管膨脹節端管連接：任何一種管都可以連接在波紋管上并且焊在管道系統中。管徑可從15mm到10000mm。材質可選用碳鋼，可同樣采用不銹鋼和其它合金鋼管。

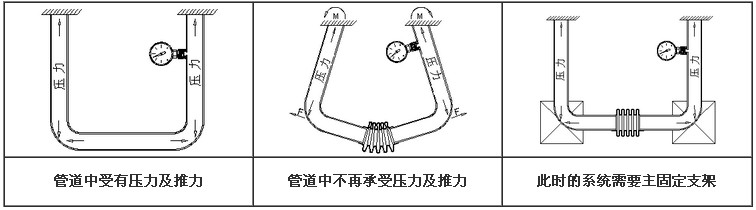

壓 力及推力是由于壓力施加在波紋管上所產生的力。這個力是系統壓力乘以波紋管有效區域得出的。如果沒有膨脹節，管道系統是會受到壓力影響的，系統由于管道與 張力是反方向的原因是不會移動的。當一個不受約束的膨脹節應用到管道系統中之后，管道中的力就會被膨脹節所吸收而不會對管道系統本身造成影響。這個壓力及 推力必須包含主固定支架或者受控制的膨脹節以承受壓力推力的負荷。這個主固定支架必須能夠承受壓力推力和少量由于波紋管偏移所引起的力。
軸向內壓式波紋管膨脹節安裝導管裝置的間距

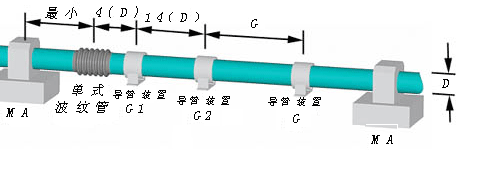

下圖表明了典型的軸向式膨脹節安裝的必要因素，必須要一致遵守。
第一導管裝置G1:座落于四倍于膨脹節管直徑的位置，如果膨脹節是外壓設計的，第一導管裝置是和膨脹節一體的,這時只有第二導管抓過內置和中間級的導管裝置是需要的。
第二導管裝置G2:座落于14倍于的膨脹節直徑的位置，主固定支架從設計角度來看是最主要的。它們必須可以抵抗任何施加在它們身上的力的影響。這些力包括壓力及推力，波紋管剛度的阻力，管線的摩擦阻力以及彎道處的慣性力。
管道定線裝置是一個正確設計的管道系統另外一個不可缺少的部分。管道中的熱膨脹 必須要得到控制以便波紋管只有軸向位移。一定要對管道定線裝置進行設計，以便它們能夠防止管道的彎曲和皺折。它們應該恩能夠由于管道位移而產生的摩擦力降 到最小。下列三個圖示表明了那種管道定線裝置的類型。

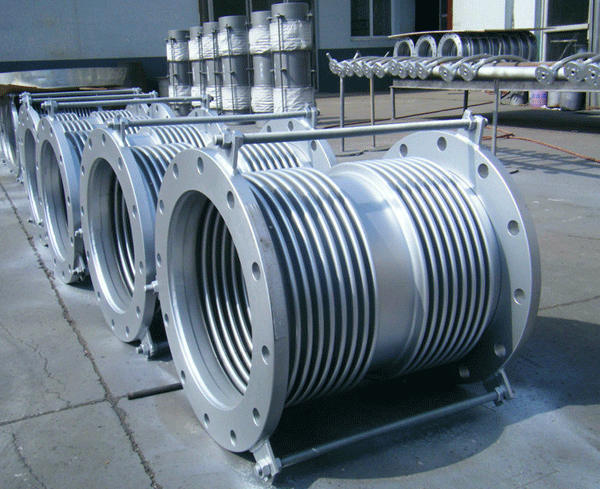

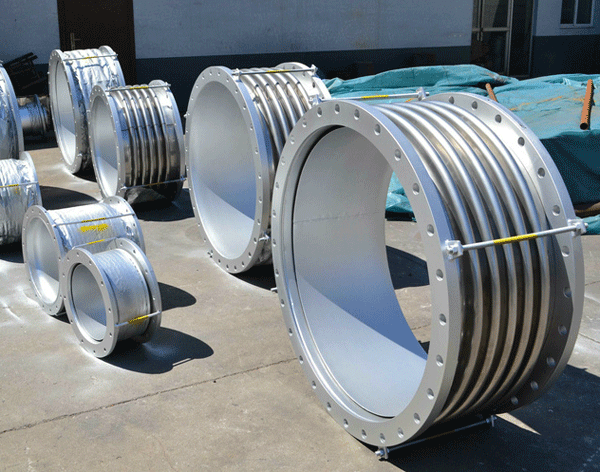

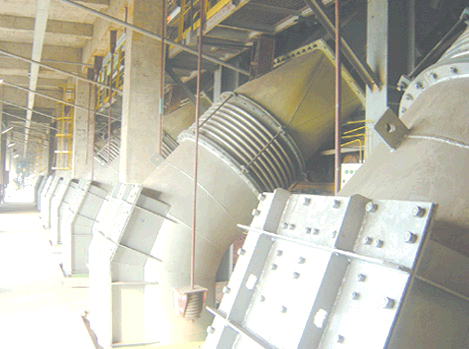

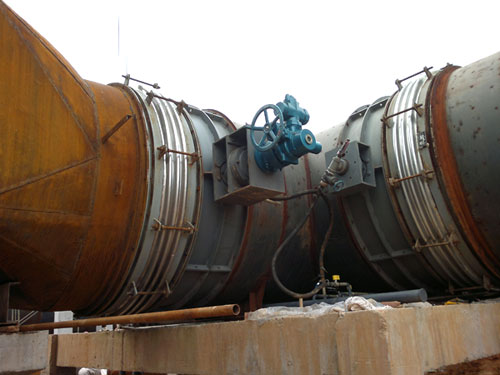

軸向內壓式波紋管膨脹節使用現場
