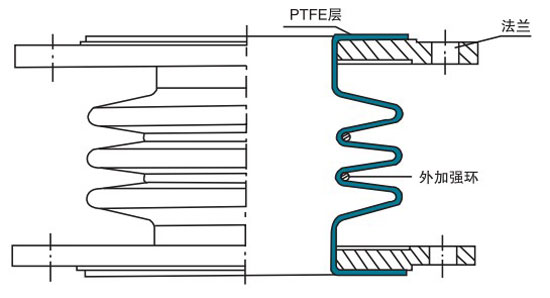

聚四氟乙烯波紋管補償器（又稱膨脹節），用于強腐蝕性介質的管路系統中補償熱脹冷縮的位移和安裝偏差，減少管路系統的振動?！緟?shù)：①公稱壓力 MPa：-0.01、-0.05、0.01、0.05、0.1、0.25、0.6、1；②公稱通徑和補償量見下表；③工作溫度為-50～150℃，超過 150℃時，由供需雙方協議解決。

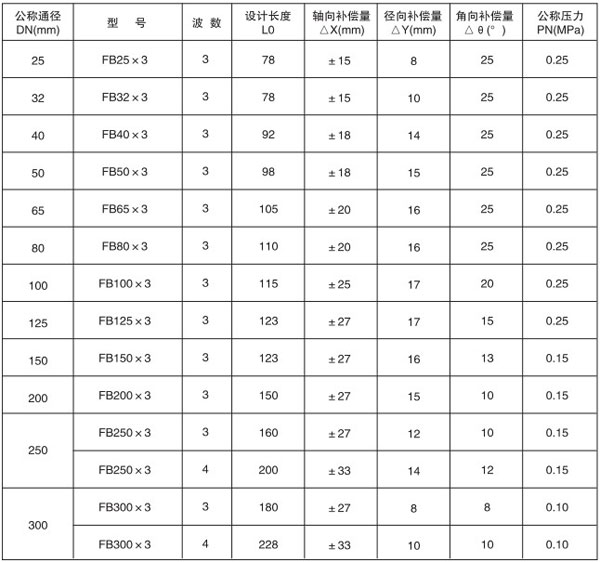

聚四氟乙烯波紋膨脹節參數表
補償器安裝注意事項
1、補償器的安裝應按照管系施工圖及補償器安裝說明書要求進行。
2、安裝補償器的管道必須恰當?shù)募右詫?dǎo)向和固定才能使補償器發揮作用，因此導向和固定支架的設置必須嚴格按設計部門有關技術資料進行。對于導向、固定支架的設置原則，請祥見“波紋補償器安裝指南”。
3、補償器用的波紋管是用薄壁不銹鋼板成型的，因此在運輸、吊裝和焊接期間要注意不要敲擊、劃傷、引弧、焊接飛濺等原因使波紋管損壞。
4、安裝前應清除波紋管及管道內異物，保證波紋管正常運動。
5、對有流向要求的補償器應按介質流向箭頭的要求進行安裝。
6、為了使波紋管處于良好的工作狀態，安裝時不能用補償器的變形，包括軸向、橫向、扭轉等來調正管系位置安裝誤差。
7、補償器安裝完畢后，在系統運行前要拆除所有涂黃色的運輸固定螺桿。
